مش بندی (mesh) کامسول



مش بندی (mesh) کامسول عملیات Refine یک راه راحت و سریع برای کاهش اندازه عنصر در مش وارداتی فراهم می کند. همانطور که از نام آن پیداست، این عملیات اساساً عناصری را که از قبل در مش وجود دارند، تقسیم بندی می کند. در پنجره تنظیمات، همانطور که در زیر نشان داده شده است، می‌توانیم تعداد اصلاحات را برای انجام و یک کادر محدود برای عملیات انتخاب کنیم. همچنین می توان عملیات را روی کل مش یا مجموعه ای از دامنه ها، مرزها یا لبه ها انجام داد. با این حال، گزینه ای که در این پست وبلاگ به آن خواهیم پرداخت، روش پالایش است، که برای آن دو تنظیم وجود دارد:

طولانی ترین ضلع را تقسیم کنید
پالایش منظم

آموزش کامسول مش بندی (mesh) کامسول

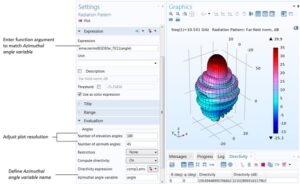

مش بندی (mesh) کامسول 2

برای نشان دادن اینکه این روش ها چگونه کار می کنند و چه تفاوت هایی با هم دارند، اجازه دهید نگاهی به مورد یک عنصر مش چهار وجهی بیاندازیم. در شکل زیر، نمودار وسط، عنصر را پس از یک مرحله پالایش با استفاده از روش Split longest side نشان می دهد. این عملیات طولانی ترین لبه مش عنصر را به دو قطعه مساوی تقسیم می کند. سپس این عنصر با استفاده از لبه های مش جدید به دو قسمت تقسیم می شود. با این حال، توجه داشته باشید که وقتی چندین عنصر متصل دارید، این منجر به تقسیم شدن برخی از عناصر به بیش از دو عنصر جدید برای حفظ یک شبکه منطبق می شود (در شکل زیر نشان داده نشده است).

نمودار پایین سمت راست همان عنصر چهار وجهی را نشان می دهد که با استفاده از روش پالایش منظم تقسیم شده است. این بار، هر لبه مش به دو قسمت تقسیم شده و سپس برای تقسیم عنصر به چندین عنصر کوچکتر از یک نوع استفاده شده است. برای یک چهار وجهی، این منجر به هشت عنصر جدید می شود که قبلاً فقط یک عنصر وجود داشت. گزینه Regular refinement همچنین این قابلیت را دارد که ساختار را در مش های ساختاریافته حفظ کند، بنابراین اگر یک مش ساختار یافته وارد می کنید، ممکن است این مورد را در نظر بگیرید. عملیات تطبیق
حالا بیایید نگاهی به عملیات Adapt بیندازیم. در حالی که شامل عملکردهای زیادی است و می تواند برای اهداف مختلف استفاده شود، ما بر این تمرکز خواهیم کرد که چگونه می توانید از عبارت Absolute size برای تغییر اندازه عنصر مش های وارد شده خود استفاده کنید.

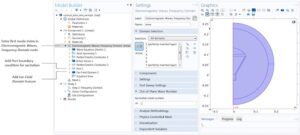

مش بندی (mesh) کامسول 3

برای اطلاعات بیشتر در مورد استفاده از عملیات Adapt در ارتباط با تخمین خطا و داده های راه حل، یک پست وبلاگ قبلی در مورد استفاده از مش بندی تطبیقی ​​برای بهبود راه حل محلی و آموزش های فهرست شده در انتهای مقاله را بررسی کنید. بعلاوه، پست وبلاگ «2 روش انطباق مش: فعال کردن محاسبات کارآمدتر» نحوه استفاده از Adapt را هنگام برخورد با عناصر ناهمسانگرد نشان می دهد.

ما با بررسی نحوه اعمال عملیات Adapt برای کار با اندازه عناصر خود شروع می کنیم. مش مورد استفاده ما در فرمت فایل NASTRAN ذخیره شده است و می توان مش بندی (mesh) کامسول آن را در مدل آموزشی میل لنگ تحلیل ارزش ویژه یافت. مانند عملیات Refine، Adapt نیاز دارد که تمام عناصر مش خطی باشند، بنابراین، برای شروع، مطمئن می شویم که Import به عنوان عناصر خطی را در عملیات Import انتخاب می کنیم. سپس یک گره ویژگی Adapt را اضافه می کنیم، جایی که اندازه مطلق را برای نوع بیان انتخاب می کنیم. در حالی که عملیات Refine به سادگی تمام عناصر را برای ایجاد یک مش ظریف پارتیشن بندی می کند، با انتخاب اندازه مطلق، عملیات Adapt سعی می کند مش را برای ایجاد اندازه تغییر دهد. از عناصر مطابق با عبارتی است که ما ارائه می کنیم. برای دستیابی به این هدف، سه روش مختلف وجود دارد که می توان از منوی روش سازگاری انتخاب کرد:

آموزش comsol شبیه سازی و مش بندی

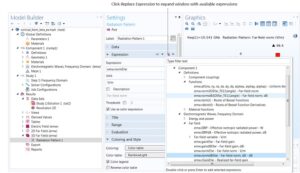

مش بندی (mesh) کامسول 4

طولانی ترین اصلاح لبه
پالایش منظم
اصلاح کلی
طولانی ترین اصلاح لبه و پالایش منظم
عملکردهای پالایش طولانی ترین لبه و پالایش منظم اساساً بر اساس همان اصول عملیات Refine هستند. با این حال، در حالی که Refine همه عناصر را در مش پارتیشن بندی می کند، عملیات Adapt باعث می شود مش مطابق با عبارت اندازه باشد. بنابراین، اگر عناصری در مش خود دارید که از قبل با عبارت مطابقت دارند یا کوچکتر هستند، معمولاً بدون تغییر نگه داشته می شوند. میتوانید مقاله شبیه سازی آکوستیک و میکروفن کامسول را مطالعه کنید.





به این ترتیب، عملیات Adapt با اصلاح نکردن قسمت‌هایی از مش که وضوح در آن‌ها رضایت‌بخش است، از استفاده غیرضروری حافظه جلوگیری می‌کند. برای مثال، فرض کنید می‌خواهیم عناصر بزرگ‌تر توری میل لنگ را ظریف‌تر کنیم. یکی از گزینه ها این است که از عملیات Refine استفاده کنید و آن را بر روی Split longest edge و Number of refinements قرار دهید و آن را روی 1 قرار دهید که تعداد عناصر مش را حدوداً 3.5 افزایش می دهد. از طرف دیگر، می‌توانیم از Adapt با پالایش طولانی‌ترین لبه و عبارت Size 8 [mm] برای دستیابی به کاهش اندازه یکسان در عناصر مورد نظر با افزایش کمتر از ضریب 2 در تعداد کل عناصر استفاده کنیم.
