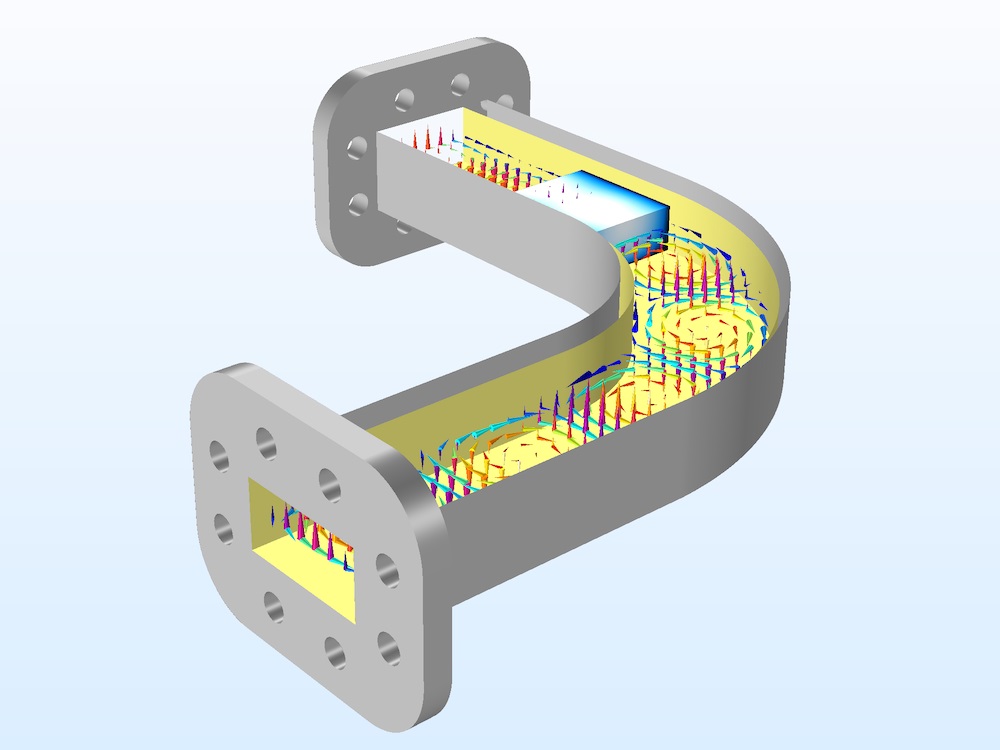

شبیه سازی و آموزش کامسول RF 4

شبیه سازی و آموزش کامسول RF



شبیه سازی و آموزش کامسول RF در چهار رابط فیزیک برای تجزیه و تحلیل انتشار امواج الکترومغناطیسی و رفتار تشدید در حوزه زمان و فرکانس وجود دارد. جدول زیر معادله حاکم حل شده و روش عددی هر رابط فیزیک را خلاصه می کند.
امواج الکترومغناطیسی، حوزه فرکانس
رایج‌ترین رویکرد برای مدل‌سازی دستگاه‌های RF، مایکروویو و امواج میلی‌متری، رابط فیزیک امواج الکترومغناطیسی، دامنه فرکانس است که معادله موج را بر اساس متغیر میدان الکتریکی حل می‌کند. این رابط فیزیک به انواع مختلف مطالعاتی که برای محاسبه فرکانس‌های تشدید، ثابت‌های انتشار، میدان‌های دور و نزدیک، پارامترهای S و غیره استفاده می‌شوند، متصل است.

مراحل مختلف مطالعه و ترکیباتی که می توانند به این رابط فیزیک مرتبط شوند عبارتند از:

انجام پروژه کامسول تجزیه و تحلیل حالت

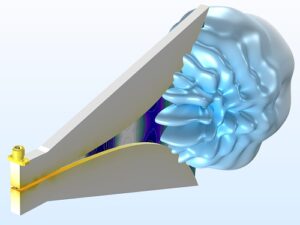

شبیه سازی و آموزش کامسول RF 1
دامنه فرکانس
تجزیه و تحلیل حالت مرزی و دامنه فرکانس
فرکانس ویژه

انجام پروژه comsol فرکانس ویژه و دامنه فرکانس، مدال

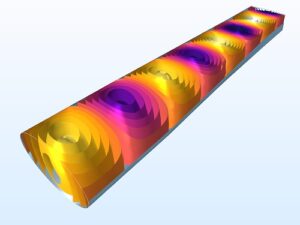

شبیه سازی و آموزش کامسول RF 2

جاروی فرکانس تطبیقی
انجام پروژه با نرم افزار comsol دامنه فرکانس و فرکانس به زمان FFT
انجام پروژه با نرم افزار کامسول تجزیه و تحلیل حالت
مرحله مطالعه تحلیل حالت، آنالیز مقادیر ویژه را بر روی مقطع عرضی دوبعدی یک موجبر یا یک خط انتقال برای محاسبه حالت‌های تشدید انجام می‌دهد. دامنه فرکانس
مرحله مطالعه دامنه فرکانس توزیع میدان نزدیک، امپدانس ورودی و پارامترهای S را با ویژگی‌های پورت و پورت برآمده و همچنین الگوی تابش میدان دور با ویژگی دامنه میدان دور محاسبه می‌کند. تحلیل حالت مرزی و دامنه فرکانس.
هنگامی که شکل مقطع یک موجبر نه دایره ای یا مستطیلی است، هیچ راه حل تحلیلی شناخته شده ای برای تعریف میدان حالت به منظور تحریک و پایان دادن به انتهای موجبر وجود ندارد. تجزیه و تحلیل حالت مرزی مقادیر ویژه در مرز پورت را برای یافتن حالت تشدید مطالعه می کند و راه حل را به پورت ترسیم می کند، در حالی که مرحله مطالعه حوزه فرکانس به صورت متوالی برای محاسبه پارامترهای S و توزیع میدان اجرا می شود. این ترکیب مطالعه برای خطوط انتقال، مانند خطوط میکرو نوار، خطوط نواری، و خطوط کواکسیال با مقدار امپدانس ورودی دلخواه قابل استفاده است.

شبیه سازی و آموزش کامسول RF 3

در جادوگر مدل، Boundary Mode Analysis را در مطالعات از پیش تعیین شده برای واسط های فیزیک انتخاب شده انتخاب کنید، و ترکیبی از Boundary Mode Analysis و Frequency Domain در زیر Study node.igenfrequency اضافه می شود.
هنگامی که فرکانس های تشدید یک دستگاه مورد توجه است، از مرحله مطالعه فرکانس ویژه با رابط فیزیک موج الکترومغناطیسی، دامنه فرکانس استفاده کنید. هنگامی که مدل تلفاتی ارائه می دهد، می توان با استفاده از یک ویژگی فیزیکی مانند شرط مرزی امپدانس، آن را بررسی کرد. این مرحله مطالعه همچنین ضریب Q دستگاه را محاسبه می کند. فرکانس ویژه و دامنه فرکانس، مدال
روش دامنه فرکانس، روش مدال یک تکنیک کاهش سفارش مدل (MOR) است و برای محاسبه پاسخ‌های فرکانس با وضوح بسیار خوب زمانی که ساختار مدل داده‌شده انتظار می‌رود رزونانس‌های متعدد ارائه دهد، مناسب است. در مقایسه با تجزیه و تحلیل گسسته فرکانس-دامنه سنتی، این مرحله مطالعه می‌تواند زمان محاسباتی را برای دستگاه‌های فیلتر نوع باند ارائه دهد که زمانی که مرحله فرکانس در جابجایی فرکانس بسیار کوچک است، مرتبه‌ای سریع‌تر است، شبیه سازی مدلهای RF تناوبی کامسول را بخوانید.

مدل، Frequency Domain را انتخاب کنید، Modal in Preset Studies for Selected Physics Interfaces و ترکیبی از Eigenfrequency و Frequency Domain، Modal در زیر گره Study اضافه خواهد شد. هنگامی که مرحله مطالعه فرکانس ویژه رزونانس های متعدد را در یک دستگاه پیدا کرد، مطالعه دامنه فرکانس، مدال به صورت متوالی اجرا می شود تا راه حل های به دست آمده را به منظور یافتن پاسخ های فرکانسی گسترش دهد. دامنه فرکانس و فرکانس به زمان FFT
نکته اصلی مورد توجه در مطالعه دامنه فرکانس در توصیف یک دستگاه از نظر پارامترهای S در حوزه فرکانس نهفته است. با این حال، راه حل ها به حوزه محاسباتی اصلی محدود نمی شوند: دامنه را می توان از طریق تبدیل فوریه فرکانس به زمان (FFT) به یک حوزه زمانی تبدیل کرد.

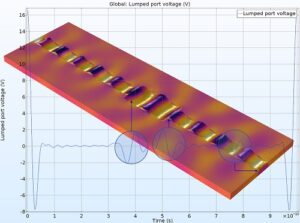

نتایج حوزه زمانی پاسخ ضربه باند گذر دستگاه را توصیف می‌کند و ولتاژ پورت به عنوان تابعی از زمان زمانی که سیگنال با عدم تطابق امپدانس و ناپیوستگی فیزیکی مواجه می‌شود، نوسان می‌کند. محل ناپیوستگی را می توان در طول مسیر سیگنال تخمین زد. توجه داشته باشید که FFT فقط متغیرهای وابسته را می گیرد. Frequency-Transient
هدف از تجزیه و تحلیل اندازه گیری تلفات یک دستگاه در حوزه فرکانس و محاسبه افزایش دما در حوزه زمان است. مطالعه فرکانس گذرا معادلات ماکسول را در حوزه فرکانس حل می کند و به طور ضمنی فرض می کند که تمام خواص مواد مورد استفاده برای حل معادلات ماکسول در یک دوره واحد از نوسان موج الکترومغناطیسی ثابت هستند، در حالی که معادله انتقال حرارت به صورت گذرا حل می شود. میدان های الکترومغناطیسی تنها زمانی دوباره محاسبه می شوند که خواص مواد به طور قابل توجهی تغییر کرده باشد، همانطور که با معیاری شامل تحمل نسبی حلگر وابسته به زمان تعیین می شود.

فرکانس – ثابت
یک مطالعه فرکانس ثابت معادلات ماکسول را در فرکانس حل می کند دامنه و معادله انتقال حرارت در مرحله مطالعه ثابت، با فرض اینکه تمام تغییرات گذرا اشباع شده اند. با این مطالعه، توزیع دمای حالت پایدار را می توان به دست آورد.
