شبیه سازی مواد و پلیمر کامسول



شبیه سازی مواد و پلیمر کامسول مواد پلیمری معمولاً در اجزایی استفاده می‌شوند که باید به‌طور ایمن در برابر بار ضربه‌ای مقاومت کنند یا با عمل به عنوان جاذب انرژی/کاهش‌دهنده بار، از سایر دستگاه‌ها محافظت کنند. با توجه به مقاله “ویژگی نرخ کرنش بالا پلیمرها” توسط C.R. Siviour، پلیمرها یا در رویدادهای یکباره استفاده می شوند، جایی که تغییر شکل پلاستیک قابل قبول است، یا برای بارگذاری های مکرر که پلیمر باید به ابعاد و خواص اولیه خود بازگردد.

آموزش کامسول شبیه سازی مواد و پلیمر کامسول

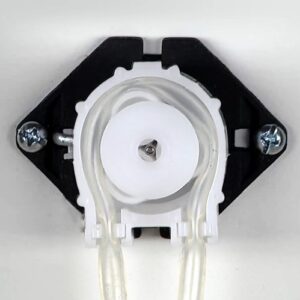

یکی از اجزایی که از توانایی مواد پلیمری برای بازگشت به حالت عادی پس از بارگذاری های مکرر استفاده می کند، پمپ پریستالتیک است. چنین پمپ هایی اغلب در موارد استفاده پرخطر یافت می شوند که ایمنی و طول عمر در اولویت قرار دارند و شامل پمپاژ مایعات استریل، تمیز یا تهاجمی از طریق یک سیستم است. پمپ های پریستالتیک به گونه ای طراحی شده اند که سیال و قطعات پمپ در معرض یکدیگر قرار نگیرند: سیال از طریق مجموعه ای از غلتک ها از طریق یک لوله پلیمری رانده می شود و هرگز با چیزی غیر از لوله تماس پیدا نمی کند. برای مثال، در یک محیط بیمارستانی، بسیار مهم است که مایعات IV هنگام پمپاژ از طریق دستگاه های انفوزیون استریل باقی بمانند و خونی که از طریق دستگاه های قلب و ریه در طی جراحی بای پس در گردش است آلوده نشود. پمپ‌های پریستالتیک نیز در محافظت از سلامت مصرف‌کننده مفید هستند، زیرا اغلب در دستگاه‌های پخش نوشیدنی و صابون استفاده می‌شوند. در برخی موارد دیگر، سیال بیشتر به پمپ آسیب می رساند تا برعکس. به عنوان مثال، مواد شیمیایی تهاجمی یا دوغاب های معدنی به سرعت هر قسمت فلزی را خورده می کنند، مگر اینکه به طور ایمن در یک لوله پلیمری polymer قرار گیرند.

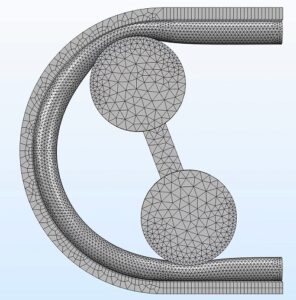

شبیه سازی مواد و پلیمر کامسول 1

به خوبی شناخته شده است که مواد پلیمری برای استفاده در لوله های پمپ پریستالتیک مناسب هستند، اما این تضمین نمی کند که هر طرح معینی موفق باشد. مثل همیشه، ایده خوبی است که قبل از حرکت به سمت توسعه و تولید، آزمایش و پیش بینی کنید که محصول یا سیستم نهایی در طول زمان چگونه عمل می کند. هرچه مورد استفاده با خطر بالاتری همراه باشد، آزمایش در مرحله طراحی مهمتر است. غیرخطی بودن یک نعمت و یک نفرین است.
هنگام طراحی پمپ های پریستالتیک، جنبه های زیر باید در نظر گرفته شود:

آموزش comsol مواد و انرژی

تعامل بین غلتک ها و لوله
میزان تغییر شکل و نحوه تأثیر آن بر مواد لوله

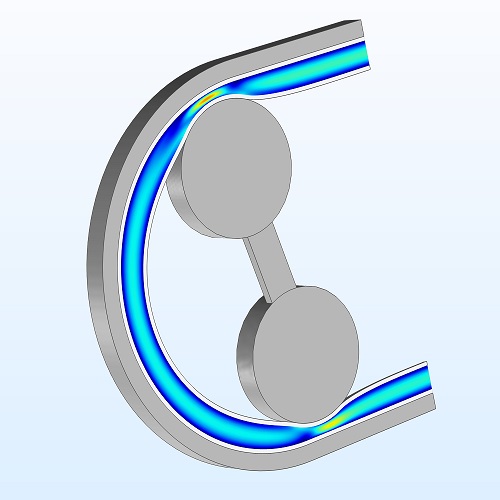

همانطور که مهندسان شرکت مشاوره Veryst Engineering می‌دانند، زمانی که لوله فشرده می‌شود تا سیال را در سیستم فشار دهد، تغییر شکل زیادی ایجاد می‌شود و از آنجایی که پمپاژ بارها و بارها انجام می‌شود، ممکن است در نهایت با خستگی مواد مواجه شوید. برای کمک به مشتریان خود برای جلوگیری از این مشکل در مرحله طراحی، طبیعی است که Veryst به شبیه سازی روی آورد.

یکی از دلایلی که آنها شبیه سازی را دوست دارند این است که بینشی از عملکرد محصول در طول زمان ارائه می دهد تا بتوانند بررسی کنند که طراحی مطابق با مشخصات است. در مورد پمپ پریستالتیک، Veryst به دنبال بررسی تنش‌های لوله شد تا مطمئن شود که می‌تواند در یک میلیون چرخه دوام بیاورد، و همچنین تنش‌های برشی در جریان – برخی از سیال‌ها می‌توانند تنش برشی بالایی را تحمل کنند (مانند آب). در حالی که دیگران نمی توانند (به عنوان مثال، خون). آنها همچنین به دنبال یافتن راه‌هایی برای کاهش نوسانات در جریان بودند. در هر شبیه‌سازی، مهم است که هندسه، شرایط مرزی و مش را درست به دست آوریم. یک مهندس شبیه سازی ماهر می تواند همه این کارها را انجام دهد. با این حال، به دست آوردن نتایج دقیق و قابل اعتماد همچنین مستلزم درک رفتار مواد مرتبط است. اینجاست که Veryst یکی دیگر از آستین‌های خود را بیرون می‌کشد: آنها یک آزمایشگاه آزمایش مواد در محل دارند. قایقرانی صاف، درست است.

شبیه سازی مواد و پلیمر کامسول 3

پلیمرها مفید هستند زیرا خواص مواد غیرخطی آنها به آنها اجازه می دهد پس از بارگذاری های مکرر به حالت عادی برگردند، اما به همین دلیل آزمایش آنها نیز دشوار است. طبق مقاله C.R. Siviour، «انجام اندازه‌گیری‌های رفتار پلیمر با نرخ‌های بالا می‌تواند چالش‌برانگیز باشد، و ویژگی‌هایی که آنها را مفید می‌سازد به این چالش کمک می‌کند». این مقاله همچنین بیان می‌کند که آزمایش‌ها به سرعت اکتساب به اندازه کافی بالا نیاز دارند تا پاسخ ساختاری یک نمونه به تغییر شکل با سرعت بالا را مشخص کنند. عکاسی با سرعت بالا و پراش اشعه ایکس روش های مرتبط هستند، در حالی که تصویربرداری حرارتی دشوار است. شاید بتوان گفت غیرخطی بودن هم نعمت است و هم لعنت.

زمان آن فرا رسیده است که مهندس شبیه‌سازی به مهندس آزمایشگر بپیوندد. برای اطلاعات بیشتر در حوره شبیه سازی آنتن (Antenna) با کامسول مطالعه کنید.

آزمایش‌های Drop and Pull به مدل مواد منجر می‌شوند
در Veryst، مهندس آزمایش، آزمایش‌های کشش و رها کردن را انجام می‌دهد تا بینشی از رفتار مواد لوله پلیمری به دست آورد و در نهایت مدلی از مواد را در اختیار مهندس شبیه‌سازی قرار می‌دهد تا در
