شبیه سازی مدلهای RF تناوبی کامسول

شبیه سازی مدلهای RF تناوبی کامسول استفاده از شرایط دوره ای برای ساده سازی مدل های RF فرآیند شبیه سازی ساختارهای تناوبی را می توان با انتخاب نمایش های عددی مناسب و به حداقل رساندن اندازه مدل محاسباتی ساده کرد. هنگامی که یک الگوی ساختاری به طور مکرر در یک مدل الکترومغناطیسی مشاهده می شود، کل مدل را می توان به یک سلول اصلی با شرایط دوره ای کاهش داد. اعمال شرط تناوبی بر روی یک جفت مرز در مدل تک سلولی، یک آرایه تقریبا بی نهایت در امتداد محور اتصال جفت مرزها ایجاد می کند. هنگام مدل سازی امواج الکترومغناطیسی و ساختارهای تناوبی، پراش ها و حالت های مرتبه بالاتر می توانند برای سلول های تناوبی حیاتی باشند. که اندازه واحد تک سلولی با طول موج قابل مقایسه است. با این حال، برای ساختارهای تناوبی زیر موج، پیچیدگی مدل فقط حاشیه ای است.

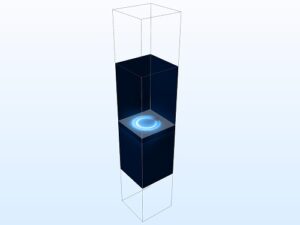

شبیه سازی مدلهای RF تناوبی کامسول 2

مثال های شرایط مرزی دوره ای
در کتابخانه کاربرد ماژول RF، می‌توانید چند نمونه را ببینید که نشان می‌دهد چگونه از شرایط مرزی دوره‌ای با یک سلول واحد برای انجام شبیه‌سازی‌های کارآمدتر استفاده کنید.

ضرایب بازتاب و انتقال بین دو رسانه
مدل معادله فرنل انتشار موج را در دو محیط بی نهایت بر روی صفحه xy توصیف می کند. مدل‌سازی بخش کوچکی با شرایط مرزی دوره‌ای، دقت محاسبات را قربانی نمی‌کند. با تحریک پورت، بازتاب پذیری و انتقال از پارامترهای S محاسبه می شود.

انجام پروژه کامسول جاذب های مایکروویو

شبیه سازی مدلهای RF تناوبی کامسول 4



هنگام مشخص کردن دستگاه های تشعشعی، آزمایش ها و اندازه گیری ها در یک محفظه آنکوئیک معمولی انجام می شود. دیوارها، کف و سقف اتاق با جاذب های مایکروویو تکمیل شده اند که میدان های فرود را جذب و کاهش می دهند تا بازتاب ها را به حداقل برسانند. این یک فضای تقریبا بی نهایت ایجاد می کند و دستگاه تحت آزمایش (DUT) را می توان بدون اعوجاج سیگنال خارجی ارزیابی کرد. گریتینگ سیم پلاسمونیک
اگر پدیده های فیزیکی را بتوان با معادلات ماکسول نشان داد، آنالیز عددی در ماژول RF به کاربردهای RF، مایکروویو و موج میلی متری محدود نمی شود و می تواند به مناطق تراهرتز و موج نور گسترش یابد. در این مدل توری سیم پلاسمونیک مدار مبتنی بر پلاسمون سطحی، ضرایب شکست، انعکاس چشمی، و پراش مرتبه اول به عنوان تابعی از زاویه برخورد برای گریتینگ روی یک بستر دی الکتریک با استفاده از شرایط دوره ای و ویژگی های پورت محاسبه می شوند. گزینه Continuity، دو سطح دارای راه حل یکسان هستند، در حالی که گزینه Anticontinuity راه حل های خارج از فاز را بین دو انتخاب ارائه می دهد. گزینه Floquet متنوع‌ترین گزینه است، زیرا به ما امکان می‌دهد یک تغییر فاز دلخواه بین دو مجموعه مرز داشته باشیم، بنابراین می‌توانیم محاسبات را با زاویه‌های مختلف برخورد انجام دهیم.

شبیه سازی مدلهای RF تناوبی کامسول 3



انجام پروژه comsol شبیه سازی مدلهای RF تناوبی کامسول

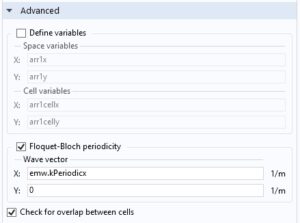

هنگامی که مش یک مدل با شرایط مرزی Periodic از طریق گزینه کنترل فیزیک ایجاد می شود، هر مجموعه از جفت مرتبط با شرط Periodic دارای یک شبکه است که با مجموعه دیگری از جفت در پشت صحنه یکسان است. مش یکسان از یک سطح به سطح دیگر را می توان با استفاده از گزینه Copy mesh ایجاد کرد. با تغییر گزینه از Physics controlled به User تعریف شده در گره Mesh، دنباله های مش استفاده شده برای مش کنترل شده توسط فیزیک در گره Mesh پر می شوند. می بینید که Copy mesh روی مرزهای شرایط دوره ای اعمال می شود. ایجاد تجسم های جذاب مدل های RF دوره ای و اگر علاقه مند به ترسیم یک فیلد متغیر فاز به جای هنجار فیلد هستید، به تنظیمات مجموعه داده آرایه برگردید، دوره تناوب Floquet-Bloch را در قسمت Advanced فعال کنید و مقدار بردار موج را تایپ کنید. برای مدل Plasmonic Wire Grating در ماژول RF، از عبارت emw.kPeriodicx در مجموعه داده Array 2D استفاده کنید.
ممکن است قبلاً متوجه شده باشید که برخی از نمونه‌های موجود در گالری برنامه ماژول RF، و همچنین موارد ذکر شده در بالا، نمودارهای نتایج کاملاً جذابی دارند که با هندسه تک سلولی اصلی متفاوت است. مجموعه داده‌های Array 3D به شما کمک می‌کند که ارقام آرایه محدود را بدون تکرار مکرر تصویر تک سلولی ترسیم کنید. به Results > Data Sets بروید و با کلیک راست به منوی Context بروید. مجموعه داده با انتخاب More 3D Data Sets > Array 3D در دسترس است.نتایجی که اظهار شده و میتوانید مقاله شبیه سازی جداسازی DNA با کامسول را بررسی کنید.

شرط مرزی دوره ای کلید مدل سازی ساختارهای متناوب بی نهایت در کاربردهای RF است. از آنجایی که نیازی به گنجاندن کل ساختار تناوبی در حوزه شبیه سازی با این شرط مرزی نیست، تنها یک سلول واحد، محاسبه طول موج های فرعی نیاز به منابع محاسباتی زیادی ندارد.
