شبیه سازی آکوستیک و میکروفن کامسول



شبیه سازی آکوستیک و میکروفن کامسول هنگام مدل‌سازی مشکلات آکوستیک بزرگ و در مقیاس صنعتی، حل کارآمد آن‌ها با سخت‌افزار در دسترس می‌تواند چالش برانگیز باشد. این می تواند حتی پس از بهینه سازی مش، استفاده از تقارن ها و انجام سایر ترفندهای مدل سازی اتفاق بیفتد. یکی از تکنیک‌های مهم و گاهی تحت نظارت، استفاده از پیشنهادات حل‌کننده تکراری تولید شده به‌طور خودکار است. این پیشنهادات اغلب حافظه کارآمدتر و حتی سریعتر از حل کننده پیش فرض هستند. در اینجا، استفاده از پیشنهادات حل‌کننده و نحوه عملکرد آن‌ها برای مدل‌های آکوستیک را بررسی می‌کنیم.

هنگام راه‌اندازی و حل مدل‌ها با استفاده از هر یک از فیزیک‌های ماژول Acoustics، افزونه‌ای برای نرم‌افزار ، به اصطلاح پیشنهادهای حل‌کننده تولید می‌کنیم. اینها حل کننده های از پیش تعریف شده هستند (معمولاً حل کننده های تکراری) که در آن ما تمام تنظیمات لازم را انجام داده ایم تا در سناریوی مدل سازی تک فیزیک یا چندفیزیک انتخاب شده اعمال شوند.

آموزش کامسول شبیه سازی آکوستیک و میکروفن کامسول



حل‌کننده پیش‌فرض مورد استفاده در بیشتر رابط‌های فیزیک، یک حل‌کننده مستقیم است که برای همه مشکلات متوسطی که در حافظه موجود در دستگاه شما قرار می‌گیرند، کارآمد و قوی است. با این حال، هنگامی که مدل ها بزرگ می شوند، ممکن است حافظه شما تمام شود. در این موارد، یکی از راه حل های پیشنهادی ممکن است به شما کمک کند.

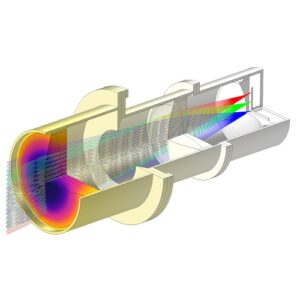

شبیه سازی آکوستیک و میکروفن کامسول 3

به طور معمول، هنگامی که فرکانس را در یک مدل آکوستیک افزایش می دهید و نیاز به اصلاح مش دارید، به یکی از پیشنهادات حل کننده نیاز خواهید داشت. این همچنین در صورتی اتفاق می‌افتد که شما تصمیم بگیرید از یک مدل دقیق‌تر، مانند آکوستیک ترموویسکوز، برای نواحی آکوستیک باریک خاص استفاده کنید تا تلفات را با جزئیات بیشتر مدل‌سازی کنید. چگونه پیشنهادات حل‌کننده را انتخاب و فعال می‌کنید؟ چند مرحله مهم وجود دارد:

روی مطالعه مورد نظر کلیک راست کرده و Show Default Solver را انتخاب کنید
گسترش تنظیمات حل کننده و گره های حل کننده ثابت (برای مدل های گذرا، این گره حل کننده وابسته به زمان خواهد بود)
در اینجا، حل کننده در حال استفاده را مشاهده خواهید کرد (فعال شده و معمولاً به نام حل کننده مستقیم پیشنهادی (برچسب))
همچنین شما می‌توانید حل‌کننده تکراری پیشنهادی (توضیحات) (برچسب) را مشاهده کنید که غیرفعال است (ممکن است بیش از یک وجود داشته باشد)
برای فعال کردن یک حل کننده تکراری کلیک راست کرده و Enable را انتخاب کنید (یا F4 را فشار دهید).
در لیست بالا، تگ تگ (یا نام کوتاه) جفت فیزیک یا چندفیزیک است که پیشنهاد حل کننده را ایجاد می کند. به عنوان مثال، آکوستیک فشار دارای برچسب acpr خواهد بود. اگر مشکل تعامل آکوستیک ساختار (ASI) را حل می کنید، برچسب از ویژگی جفت مرزی ساختار آکوستیک asb1 خواهد بود.

آموزش comsol آکوستیک و میکروفن



برچسب ها در کنار جفت فیزیک یا چندفیزیک در درخت Model Builder دیده می شوند. این پیشنهاد همچنین شامل شرح مختصری از راه‌اندازی حل‌کننده مورد استفاده است. برای مثال، GMRES با GMG (تصویر بالا را ببینید) به معنای حل کننده تکراری GMRES با پیش شرطی چندشبکه ای (هندسی) است. جزئیات حل‌کننده‌های مختلف را می‌توانید در بخش‌های «مدل‌سازی با…» راهنمای کاربر ماژول‌های آکوستیک مشاهده کنید. در این پست وبلاگ، ما همه پیشنهادات حل کننده را با جزئیات شرح نمی دهیم، بلکه به جای آن به مستندات اشاره می کنیم. Generalized_minimal_residual_method

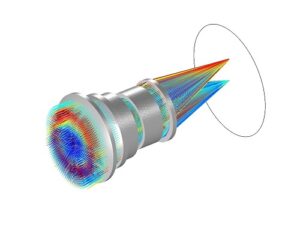

شبیه سازی آکوستیک و میکروفن کامسول 2

هنگامی که فرمان Show Default Solver انتخاب می شود، رابط های فیزیکی و کوپلینگ های چندفیزیکی در مدل مورد تجزیه و تحلیل قرار می گیرند. پیشنهادات حل کننده بر اساس رابط های فیزیکی هستند و همانطور که توسط برچسب ها نشان داده شده است، برای هر رابط یک پیشنهاد وجود دارد. اگر از یک جفت چندفیزیکی استفاده شود، به جای آن یک پیشنهاد برای مشکل جفت شده ایجاد می شود (برچسب ویژگی جفت نشان داده شده است). این همچنین به این معنی است که اگر شما تغییراتی در یک مدل ایجاد کنید (مانند اضافه کردن یک فیزیک اضافی و جفت کردن آن با استفاده از یک جفت چندفیزیکی)، حل‌کننده باید دوباره تولید شود. این مرحله مهم است و بهتر است با کلیک راست روی گره Solution (به عنوان مثال، Solution 1) و انتخاب Reset Solver to Default انجام شود. همچنین می توانید انتخاب کنید که یک مطالعه جدید راه اندازی کنید و حل کننده پیش فرض را در این مرحله ایجاد کنید. میتوانید مقاله شبیه سازی اپتیک با کامسول را بخوانید.

موارد خاصی وجود دارد که باید توجه بیشتری داشته باشید و برخی تنظیمات دستی را انجام دهید، مثلاً اگر فیزیک های مختلف را به صورت دستی جفت کنید یا مدل های مدار یکپارچه را با مدل های اجزا محدود ترکیب کنید. چندین مدل آموزشی برای مدل سازی مبدل از این استراتژی استفاده می کنند:

درایور بلندگو

گیرنده توده ای با کوپلینگ کامل ویبروآکوستیک
گیرنده توده ای با یک کوپل 0.4 سی سی به راه اندازی تست متصل شده است
برای مواردی که رابط های فیزیک به صورت دستی جفت می شوند، نرم افزار COMSOL به طور پیش فرض از یک رویکرد حل جدا شده استفاده می کند. این استراتژی در موارد خاص کار خواهد کرد، اما نه اگر مدل به شدت جفت شده باشد. در این مورد، همانطور که در سه مثال ذکر شده در بالا نشان داده شده است، باید به حلگر کاملاً جفت شده بروید.
