آموزش کامسول مدلسازی روشهای NDT





آموزش کامسول مدلسازی روشهای NDT آزمایش غیر مخرب (NDT) در دانشگاه و صنعت برای ابزارهای کنترل کیفیت، بازرسی محصول، ارزیابی طول عمر و موارد دیگر کاربرد گسترده ای دارد. اطمینان از ایمنی سیستم های فنی در حین کار، کلیدی برای جلوگیری از حوادثی است که منجر به تلفات احتمالی می شود. تقریباً تمام قرائت‌های ابزار NDT تحت تأثیر عوامل خارجی قرار می‌گیرند. به عنوان مثال، تغییرات مواد ناشی از دما. روش‌های دیگر به صراحت از اصول اندازه‌گیری جفت شده استفاده می‌کنند، مانند تولید دمای ناشی از اصطکاک یا سیستم‌های حسگر پیزوالکتریک. دلایل زیادی برای مدل‌سازی تکنیک‌های NDT با یک پلت‌فرم اختصاصی چندفیزیکی وجود دارد که به اندازه کافی برای توصیف کمی تقریباً همه روش‌های NDT که امروزه استفاده می‌شود، قدرتمند است.

آموزش کامسول اندازه گیری NDT

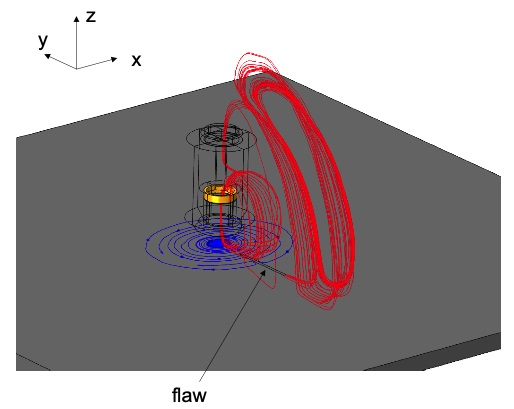

اغلب اوقات، رویکرد NDT با هدف “بازجویی” از مواد یا ساختار مورد علاقه و تلاش برای بازیابی برخی از اطلاعات از سیگنال های ارائه شده توسط ابزار تست است. در برخی روش‌ها، این امر ساده است، زیرا روابط بین امواج فرودی و هر نوع ناپیوستگی قابل درک است. با این حال، این مورد برای اکثر روش های NDT نیست.

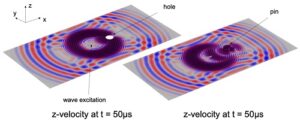

برای آزمایش اولتراسونیک فعال، ما یک موج اولتراسونیک را به داخل ماده می فرستیم و سعی می کنیم ساختار داخلی را از موج منعکس شده درک کنیم. در بسیاری از موقعیت های عملی، تعامل موج با ساختار داخلی برای بازرس انسانی شهودی نیست.

آموزش کامسول مدلسازی روشهای NDT 4

آموزش کامسول ترموگرافی فعال

در ترموگرافی فعال، ما مواد یا ساختارها را توسط یک منبع خارجی (مثلاً یک لامپ) یا منبع داخلی (مثلاً اصطکاک) حرارت می دهیم تا باعث تغییر ناگهانی دما شود. در صورت وجود هر گونه ناپیوستگی، توزیع مجدد گرما به طور متفاوتی نسبت به بقیه مواد تحت تأثیر قرار می گیرد. ما این تغییر دما را توسط دوربین های IR به عنوان تابعی از زمان به عنوان اندازه گیری کنترل می کنیم. این تصاویر دما، و تصاویر فاز در موارد گرمایش چرخه ای، ستون فقرات تفسیر را تشکیل می دهند. با این حال، در موقعیت های عملی، نشانه ها ممکن است سایه داشته باشند، ممکن است به دلیل زاویه دوربین شعله ور شوند، و منابع گرمای اضافی یا نشت گرما ممکن است اندازه گیری را مختل کنند.

مدل‌سازی به نوبه خود کمک زیادی به شناسایی شرایط تجربی معنی‌دار، مانند فرکانس آزمایش یا مدت و تعداد چرخه‌های حرارتی حتی قبل از شروع اندازه‌گیری می‌کند. می توان به طور مصنوعی ناپیوستگی ها (هر نوع ناهنجاری مانند نقص، تغییرات مواد و فضاهای خالی) را قرار داد و تعامل آنها را با تغییرات دمایی ناشی از بیرون ارزیابی کرد. این امکان ارزیابی میدان های دمایی حاصل و ارزیابی دید مورد انتظار برای آن نوع ناپیوستگی در شرایط بازرسی واقعی را فراهم می کند.

در زیر مقایسه ای از تصاویر فاز از اندازه گیری های تجربی با استفاده از ترموگرافی قفل شده و مدل سازی برای ورقه ورقه تقویت شده با فیبر با چندین نقص داخلی است. برای آزمایش اثربخشی یک پارامتر بازرسی، مانند فرکانس، برای تشخیص درج‌ها، برش‌ها، سوراخ‌ها و موارد دیگر، چنین بدنه‌های مرجع اولین ارزیابی خوبی را ارائه می‌کنند.

آموزش کامسول مدلسازی روشهای NDT 2



اولتراسونیک فعال

در اولتراسونیک فعال، مواد و ساختارها را با ارسال یک پالس صوتی در محدوده فرکانس اولتراسونیک به داخل ماده بررسی می کنیم و سپس اکو آن را تشخیص می دهیم. تفسیر چنین امواج اولتراسونیک چیزی است که بیشتر برای پرسنل آزمایشی با تجربه قابل دسترسی است. با توجه به پیچیدگی انتشار موج صوتی در سناریوهای آزمایش واقعی و تعامل آنها با هر نوع ناپیوستگی داخلی، بسیاری از نتیجه‌گیری‌ها به اندازه‌گیری‌های مقایسه‌ای یا استانداردهای بسیار محافظه‌کارانه تکیه می‌کنند.

با قدرت مدل‌سازی، می‌توان شروع به تجسم گسترش موج اولتراسونیک در داخل سازه کرد و تعامل آن را با هر نوع ناپیوستگی مشاهده کرد. این به طور قابل توجهی تفسیر سیگنال های تجربی را بهبود می بخشد. با مدل‌سازی چندفیزیکی مبدل‌ها، می‌توان طراحی آنها را بهینه کرد و انتخاب مناسبی را برای شرایط بازرسی مشخص انتخاب کرد. این به ویژه برای یافتن فرکانس‌های تست مناسب و زاویه‌های فرود مفید است، اما همچنین به درک چگونگی تبدیل موج اولتراسونیک به سیگنال الکتریکی به طور کلی کمک می‌کند.

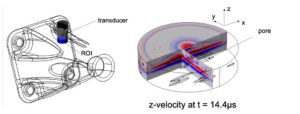

همانطور که در تصویر زیر مشاهده می شود، با مدل سازی اختصاصی چندفیزیکی،

اولتراسونیک فعال و آموزش کامسول مدلسازی روشهای NDT  یک مدل مبدل متقارن محوری دوبعدی با یک مدل سه بعدی از یک منطقه مورد نظر در داخل یک ساختار آزمایشی ترکیب شده است. سیگنال‌های ولتاژ الکتریکی حاصل را می‌توان مستقیماً با یک سیگنال تجربی مقایسه کرد و امکان ارزیابی قابلیت تشخیص عیوب داخلی مدل‌سازی شده را فراهم می‌کند.



آموزش کامسول مدلسازی روشهای NDT 3

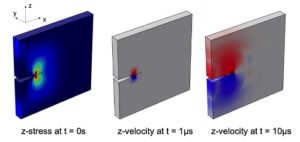

آموزش کامسول انتشار آکوستیک

روش انتشار آکوستیک از سیستم‌های حسگر پیزوالکتریک استفاده می‌کند که مستقیماً به یک ماده یا ساختار متصل می‌شوند. مشابه زلزله در مقیاس بسیار بزرگتر، وقوع یک ترک میکروسکوپی در یک ماده باعث ایجاد یک موج الاستیک می شود که در محدوده مافوق صوت منتشر می شود. وقوع این انتشار صوتی نشان دهنده وضعیت آسیب یک ماده است و منابع آن را می توان با استفاده از یک آرایه حسگر مثلثی کرد. میتوانید مقاله مربوط به Multibody Module – آموزش کامسول را مطالعه کنید.
